Графитовые ленточнопильные станки с ЧПУ серии HK для горизонтальной резки (плоской раскройки) специально разработаны для плоской раскройки и нарезки пластин из графитовых блоков.

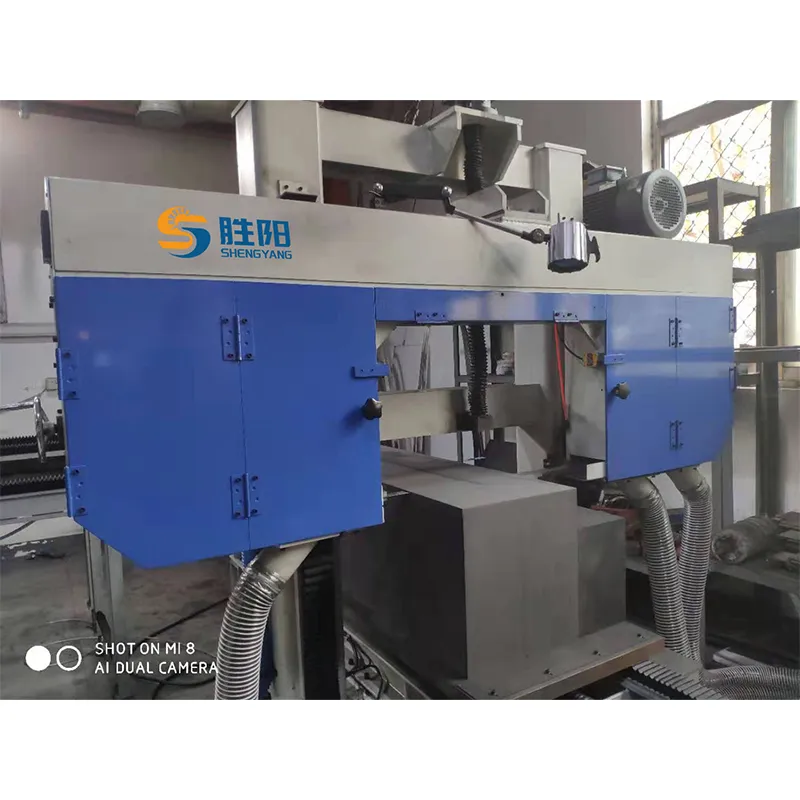

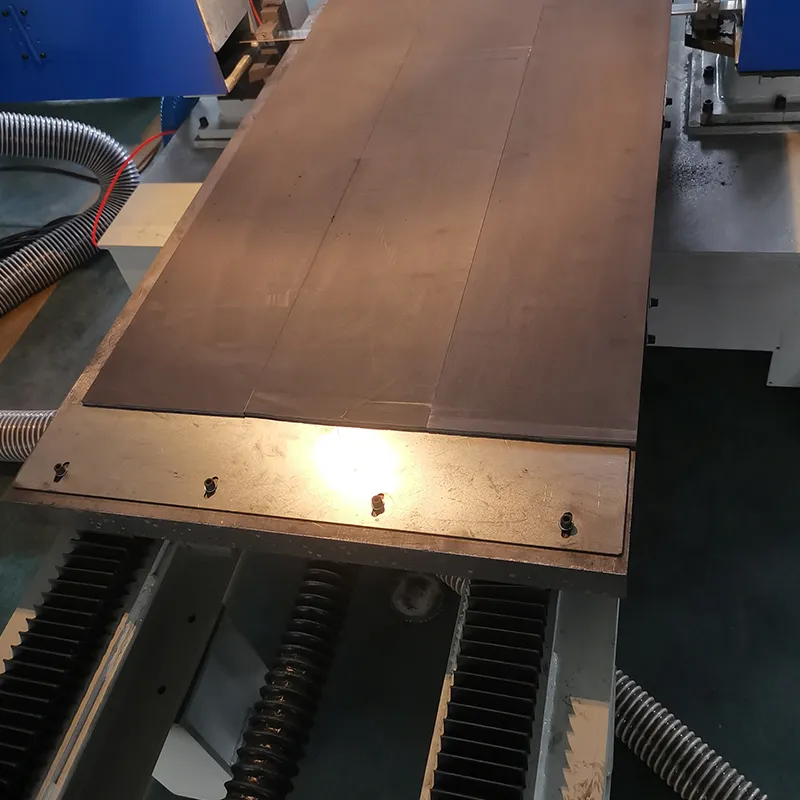

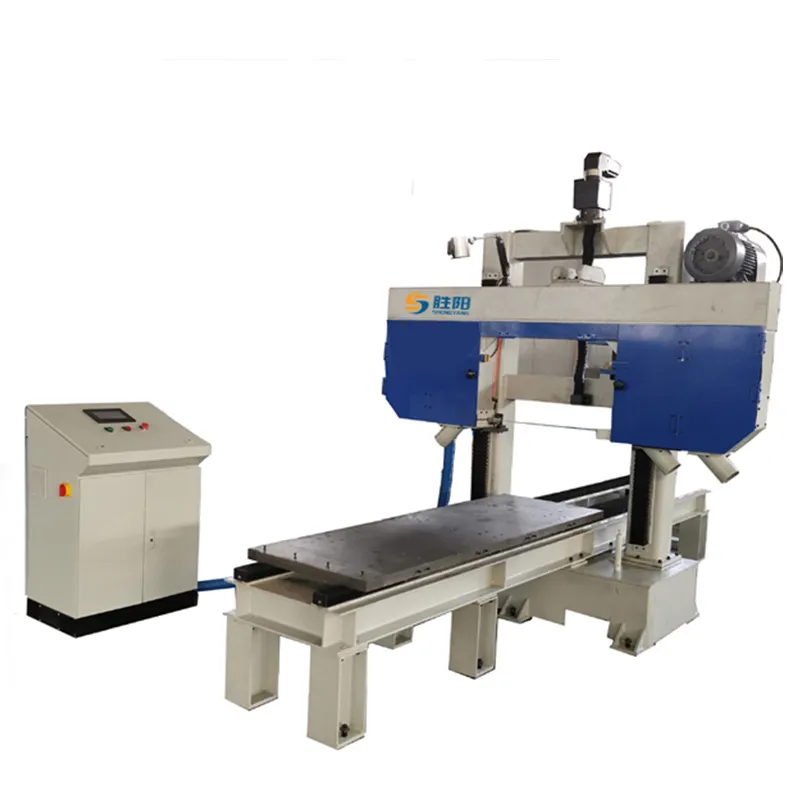

Графитовые ленточнопильные станки с ЧПУ серии HK для горизонтальной резки (плоской раскройки) специально разработаны для плоской раскройки и нарезки пластин из графитовых блоков. Прочное основание и портальные стойки служат опорной станиной; вся пильная рама расположена вертикально, ленточная пила сохраняет горизонтальное положение, пильная рама соединена через ползуны с линейными направляющими на портальных стойках, перемещаясь вверх-вниз для установки толщины плоского реза; на основании в продольном направлении расположен рабочий стол с сервоподачей, который совершает возвратно-поступательное движение, выполняя горизонтальную раскройку материала, ход стола может изготавливаться на заказ по потребности. Система управления на базе PLC и сенсорного экрана: после того, как заготовка устанавливается краном на рабочую поверхность стола и фиксируется, оператор вводит различные параметры на сенсорном экране, затем одним нажатием кнопки запускается циклический процесс нарезки пластин, включающий автоматическое опускание пильной рамы на заданную толщину и автоматическую подачу стола для выполнения реза.

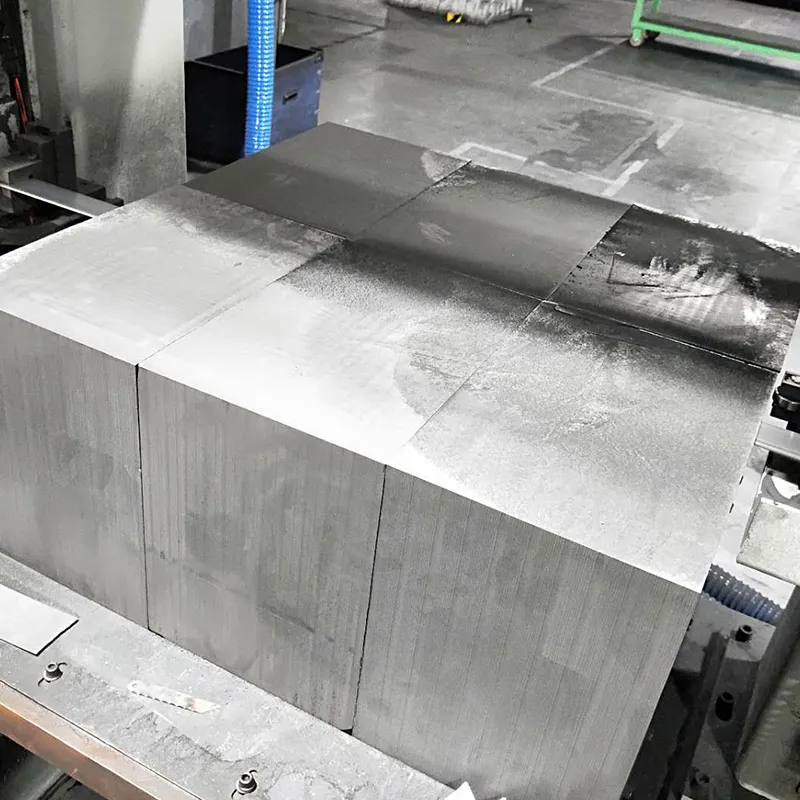

Характерной особенностью является то, что графитовый блок фиксируется один раз, после чего может быть выполнена многократная нарезка пластин.
Пользователь обеспечивает подачу сжатого воздуха для продувки и охлаждения направляющих зажимов, пылесборные патрубки подключаются к пылеулавливающему устройству, предоставляемому пользователем.
| Модель станка | Серия HK520-650 для плоской раскройки |
| Скорость резки, м/мин | 500~2000 |
| Максимальная высота раскроя, мм | 550 |
| Максимальная ширина раскроя, мм | 650 |
| Максимальная длина раскроя, мм | 600, 1000, 1800, 2000 (на выбор) |
| Спецификация пильной ленты, мм | 4960*35*0.45 |
| Натяжение пильной ленты | Ручное натяжение, цифровая индикация |
| Способ управления | Сенсорный экран + PLC |
| Мощность двигателя пильной ленты, кВт | 5.5 |
| Мощность двигателя рабочего стола, кВт | 0.75/1.0 |
| Мощность двигателя подъема, кВт | 1.0 |
